Descrição

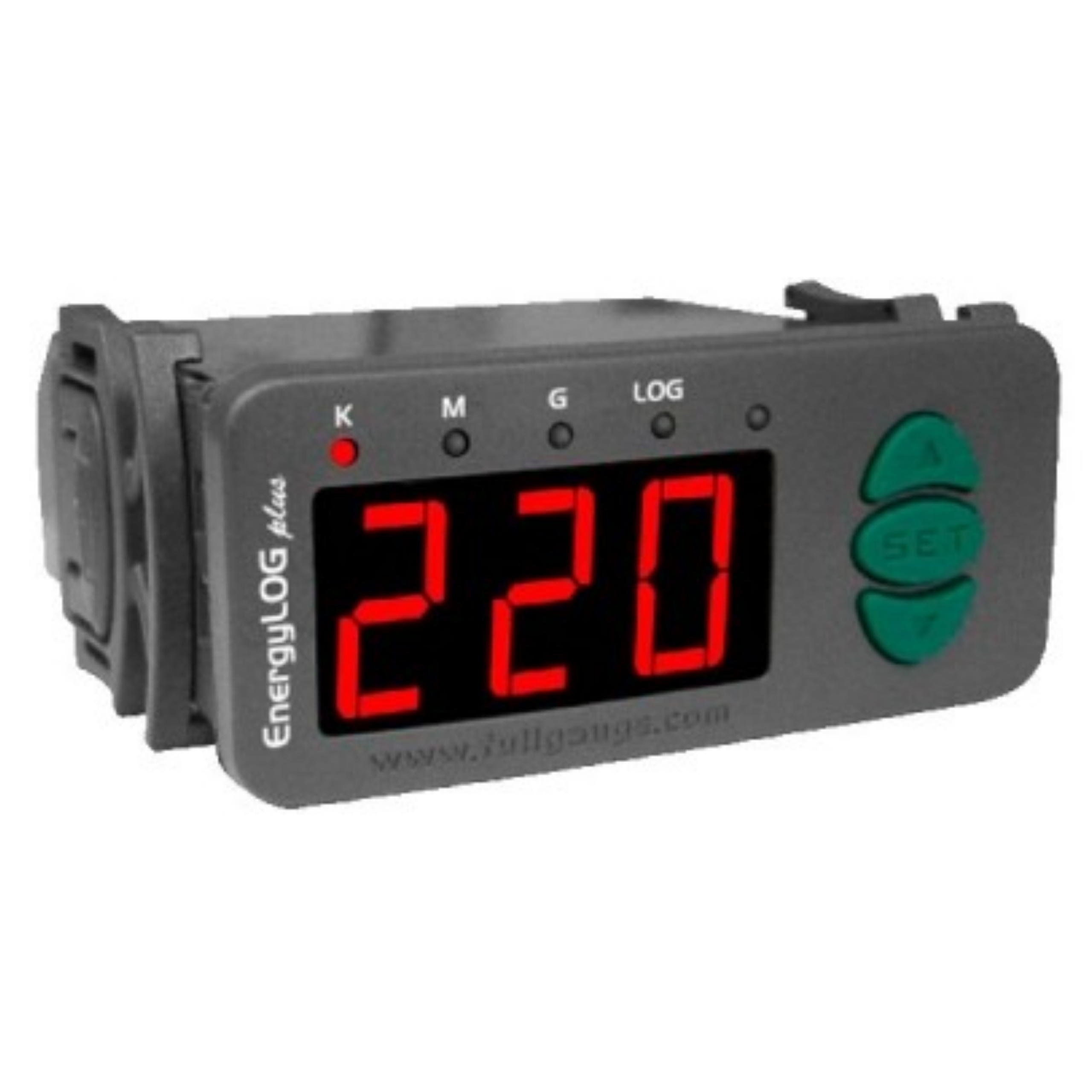

O EnergyLOG Plus é um equipamento para monitoramento e indicação da qualidade e consumo de energia elétrica podendo ser utilizado tanto em aplicações residenciais quanto comerciais. Sendo dotado de relógio de tempo real e memória interna o EnergyLOG Plus é capaz de armazenar os valores medidos da rede elétrica em períodos de tempo determinado pelo usuário. Através do método de medição de tensão e corrente True-RMS* o EnergyLOG Plus plus indica a potência ativa, reativa e aparente, bem como o fator de potência e frequência da rede. Amedição de corrente até 5A pode ser feita diretamente pelo controlador e para correntes até 1000A pode-se conectar um transformador de corrente (TC).
Utilizando-se o software SITRAD® a configuração do EnergyLOG Plus plus é feita de maneira simples e rápida tal como o acesso das informações gravadas na memória interna do mesmo.
* True RMS: Valor real (eficaz verdadeiro) da tensão, considerando, inclusive, a contribuição gerada pelos ruídos de alta freqüência existentes na rede (distorção harmônica). Essa é a verdadeira tensão que está sendo percebida pela carga conectada (exemplos: motor, compressor). Através deste método, pode-se medir com exatidão a tensão em qualquer forma de onda, enquanto os métodos tradicionais a medem corretamente apenas quando ela possuir uma forma de onda senoidal perfeita.
Informações Técnicas
Alimentação direta: 90 – 264Vac (50/60 Hz)
Tensão de monitoramento: 80 a 280Vac (versões diferentes para 50 ou 60Hz)
Corrente de monitoramento: 0 a 5A sem TC e 0 a 1000A com TC*
Dimensões: 71 x 28 x 71mm
Temperatura de operação: 0° a 50°C
Umidade de operação: 10 a 90% UR (sem condensação)
Resolução:
Tensão: 1Vac para toda faixa
Corrente:
0.01A entre 0 e 10A
0.1A entre 10A e 100A
1A entre 100A e 1000A
Potência Aparente (também válido para Potência Ativa, em W, e Potência Reativa positiva, em VAr):
0.01VA entre 0 e 10VA
0.1VA entre 10VA e 100VA
1VA entre 100VA e 1000VA
10VA entre 1kVA e 10kVA
100VA entre 10kVA e 100kVA
1kVA entre 100kVA e 280kVA
Potência Reativa negativa (Fator de potência capacitivo, ver item 7.2):
0.1VAr entre 0 e -10VAr
1VAr entre -10VAr e -100 VAr
100VAr entre -100VAr e -10kVAr
1kVAr entre -10kVAr e -100kVAr
100kVAr entre -100k e -280kVAr
Energia:
0.01VAh entre 0 e 10VAh
0.1VAh entre 10VAh e 100VAh
1VAh entre 100VAh e 1000VAh
10VAh entre 1kVAh e 10kVAh
100VAh entre 10kVAh e 100kVAh
1kVAh entre 100kVAh e 1000kVAh
10kVAh entre 1MVAh e 10MVAh
100kVAh entre 10MVAh e 100MVAh
1MVAh entre 100MVAh e 1000MVAh
10MVAh entre 1GVAh e 10GVAh
100MVAh entre 10GVAh e 100GVAh
1GVAh entre 100GVAh e 999GVAh
*A qualidade e a precisão do TC utilizado influencia diretamente nos valores das medidas.
