Descrição

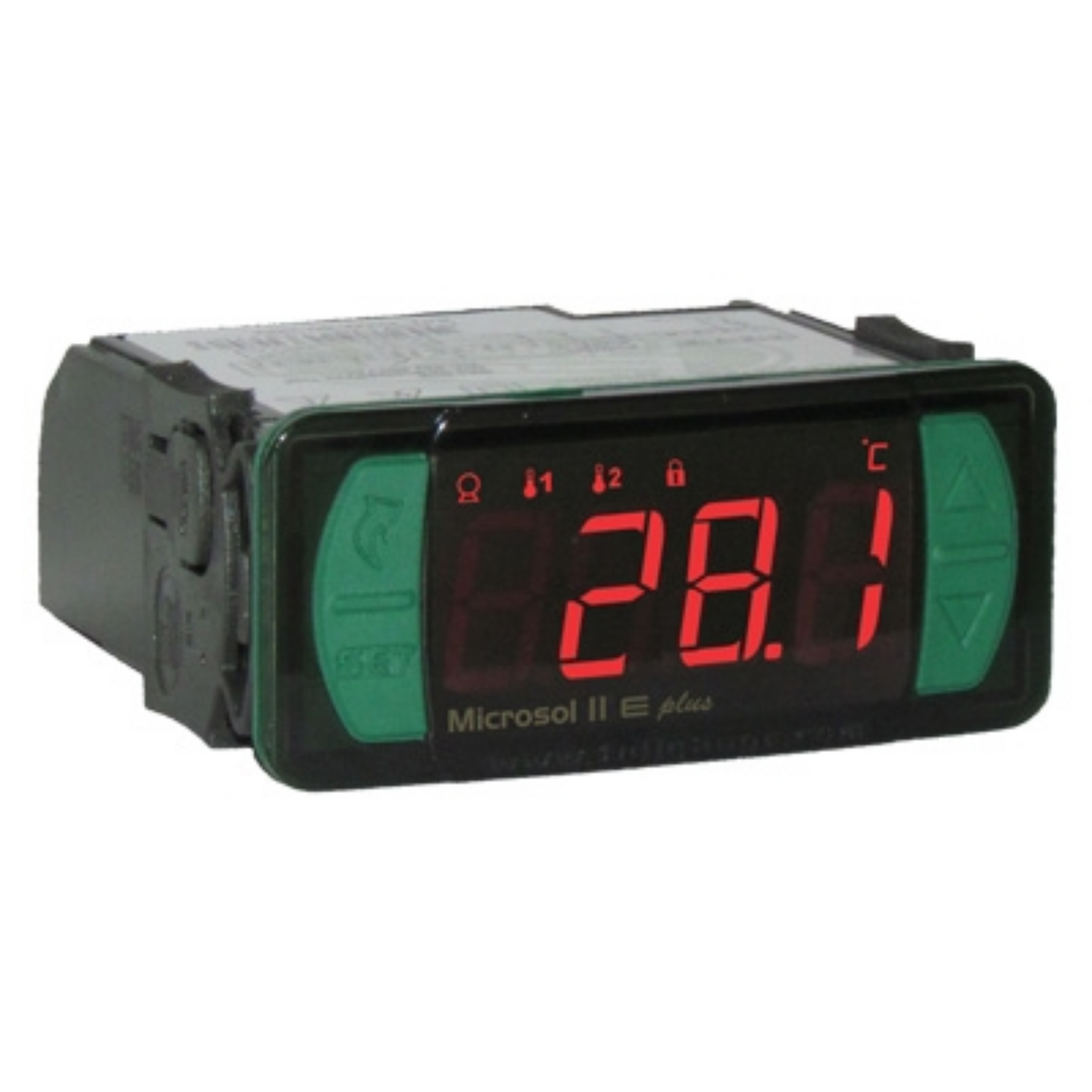

O MICROSOL II E Plus é um controlador diferencial de temperatura para automação de sistemas de aquecimento solar, que torna simples o gerenciamento da temperatura da água nos reservatórios térmicos e piscinas, utilizando melhor a energia solar. Possui funções que impedem o superaquecimento e o congelamento da água nas tubulações. Atua no comando da bomba de circulação de água através do diferencial de temperatura entre os coletores solares e o reservatório
térmico ou piscina. Dispõe de duas saídas para apoio, que pode ser elétrico, a gás, a diesel ou também para programar a filtragem da piscina. A saída AUX2 pode ser utilizada para programar a filtragem da piscina ou como termostato para circulação da água no barrilete, fazendo com que a água quente demore menos tempo para chegar ao ponto de consumo, diminuindo o desperdício de água. Além disso, conta com um programador horário em tempo real que permite a configuração de uma agenda semanal de até oito eventos diários. Possui saída serial para comunicação com Sitrad.
O que são auxiliares (ou sistemas de apoio)?
Servem para apoiar o aquecimento solar em dias chuvosos e frios. Geralmente são queimadores a gás, resistências elétricas ou trocadores de calor (bomba de calor). Caso o aquecimento solar não seja suficiente para aquecer a água (tanto do reservatório térmico quanto da piscina), os auxiliares entram em funcionamento para aquecê-la. O sensor 3 é o responsável pelo acionamento dos auxiliares (apoios).
Informações Técnicas
Alimentação:
Microsol II E plus:115 ou 230 Vac ±10%* (50/60 Hz)
Microsol II EL plus:12 ou 24 Vdc ou Vac +10%*
Consumo aproximado: 2.5 VA
Temperatura de controle:
Sensor 1 – Placas (ou coletor solar): Cabo branco – Silicone: -50 a 200°C / -58 a 392°F
Sensor 2 – Piscina (ou reservatório térmico): Cabo preto – PVC: -50 a 105°C / -58 a 221°F
Sensor 3 – Acionamento dos auxiliares (apoio): Cabo preto – PVC: -50 a 105°C / -58 a 221°F
Temperatura de operação: 0 a 50 ºC / 32 a 122°F
Umidade de operação: 10 a 90% UR (sem condensação)
Corrente máxima da saída:
PUMP: 12(8)A / 240Vac 1HP
AUX 1: 10A / 240Vac 2400W 1/4 HP
AUX 2: 5(3)A / 240Vac 1/8 HP
Grau de proteção: IP 65 (frontal)
Dimensões (mm): 76 x 34 x 77 mm (LxAxP)
(*) Variação admissível em relação a tensão nominal.
