Descrição

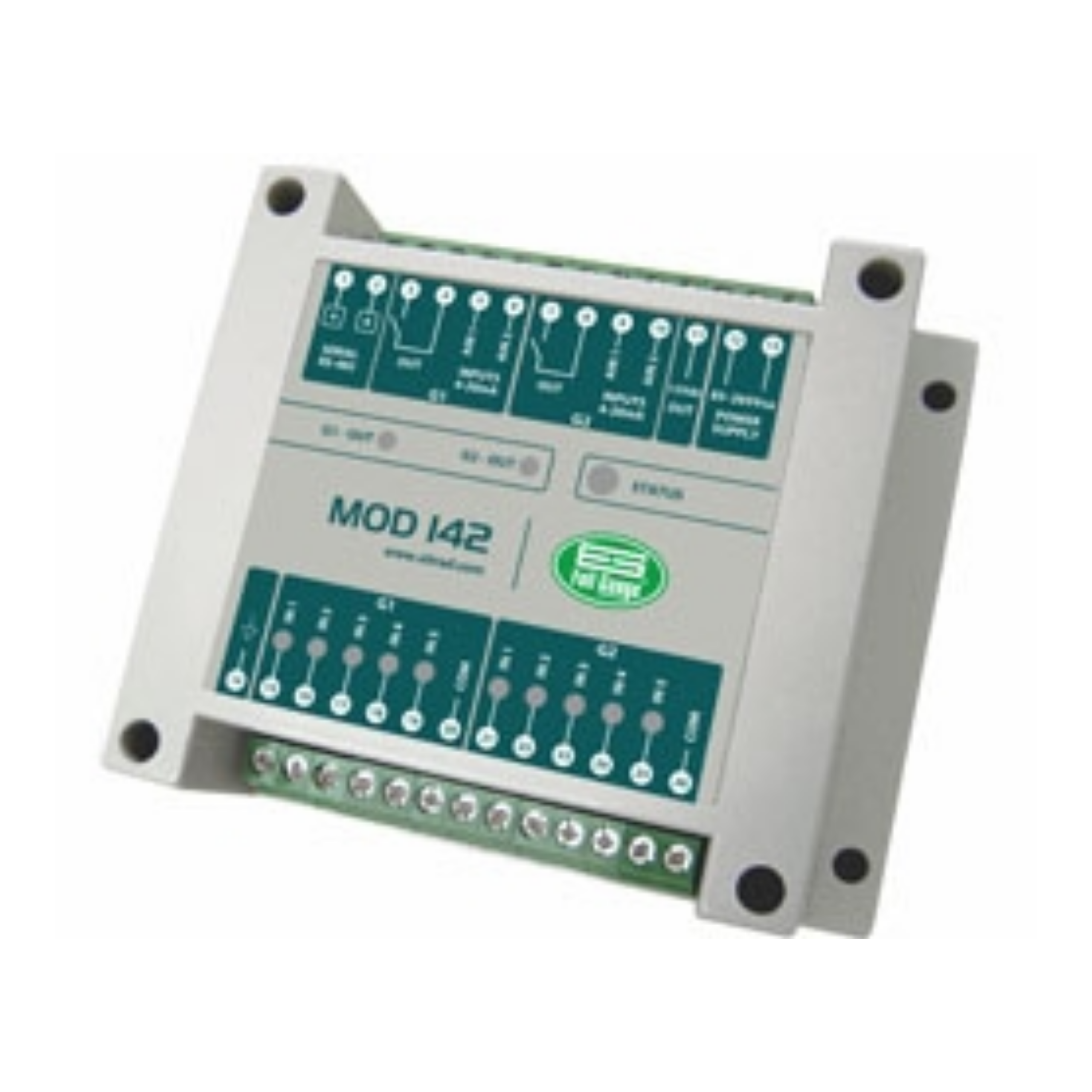

O MOD 142 é um módulo expansor de entradas desenvolvido para operar de modo autônomo (após configuração) ou em conjunto com o software SITRAD®. Com ele é possível expandir a capacidade de eventos digitais (on/off) e grandezas analógicas de temperatura e demais grandezas podem ser medidas através de qualquer sensor com saída de 4-20mA. Aresolução da conversão das entradas análogicas AIN é de 3000 pontos.
O instrumento permite o monitoramento e sinalização de diversos eventos e grandezas, tais como:
Interruptores, relés térmicos, disjuntores, boias digitais, pressostatos de alta/baixa;
Sensores de temperatura tipo NTC;
Sensores de saída de corrente tipo 4-20 mA.
Através do software é realizada a configuração dos parâmetros de trabalho do instrumento que no eventual caso de perda da comunicação serial continua operando de modo autônomo sem quaisquer perdas das funções de sensoreamento e controle.
Informações Técnicas
Alimentação: 85 ~ 265 Vca
Consumo aproximado: 6VA
Temperatura de operação: 0 a 50°C / 32 a 122°F
Temperatura de medição (**): 10 a 90%UR (sem condensação) -50 a 200°C / -58 a 392°F
Umidade de operação: 10 a 90%UR (sem condensação)
Saídas: OUT1 / OUT2 – 5(3)A/250Vac 1/8HP
12 Vdc – OUT: Não regulada utilizada para os sensores de 4 a 20mA
4 entradas analógicas para sensores: entradas analógicas não isoladas 4 a 20mA
Resolução: 3000 pontos
6 entradas digitais/analógicas: entrada digital não isolada (para contato seco) ou entrada para sensor de temperatura tipo NTC(*)
4 entradas digitais: entrada digital não isolada (para contato seco)
Dimensões do produto: 115 x 90 x 40mm (LxAxP)
(*) Modelo SB41 – Full Gauge Controls, vendido separadamente.
(**) Este instrumento pode medir e controlar temperaturas até 200°C, desde que seja utilizado um cabo sensor de silicone do modelo SB59, vendido separadamente.
