Descrição

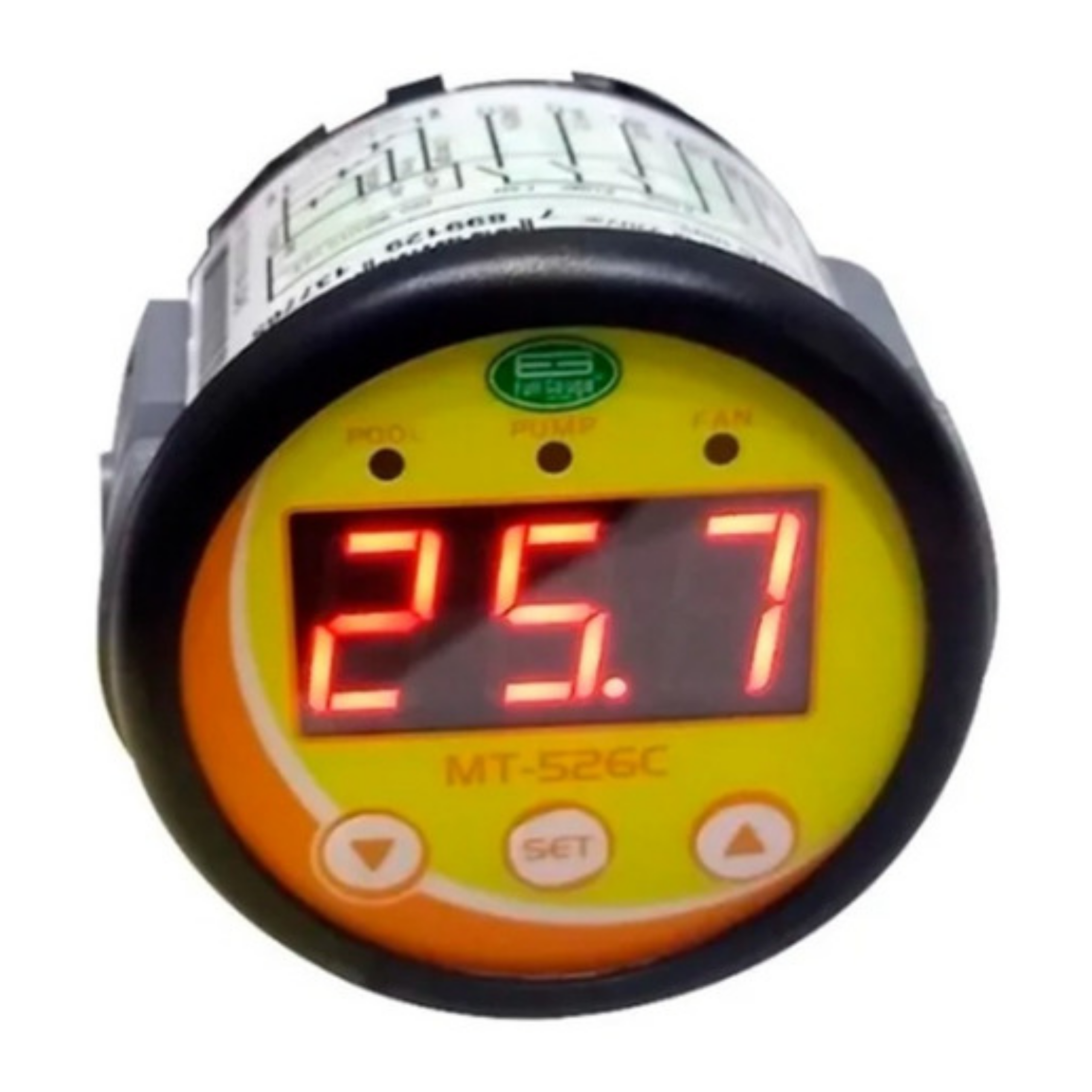

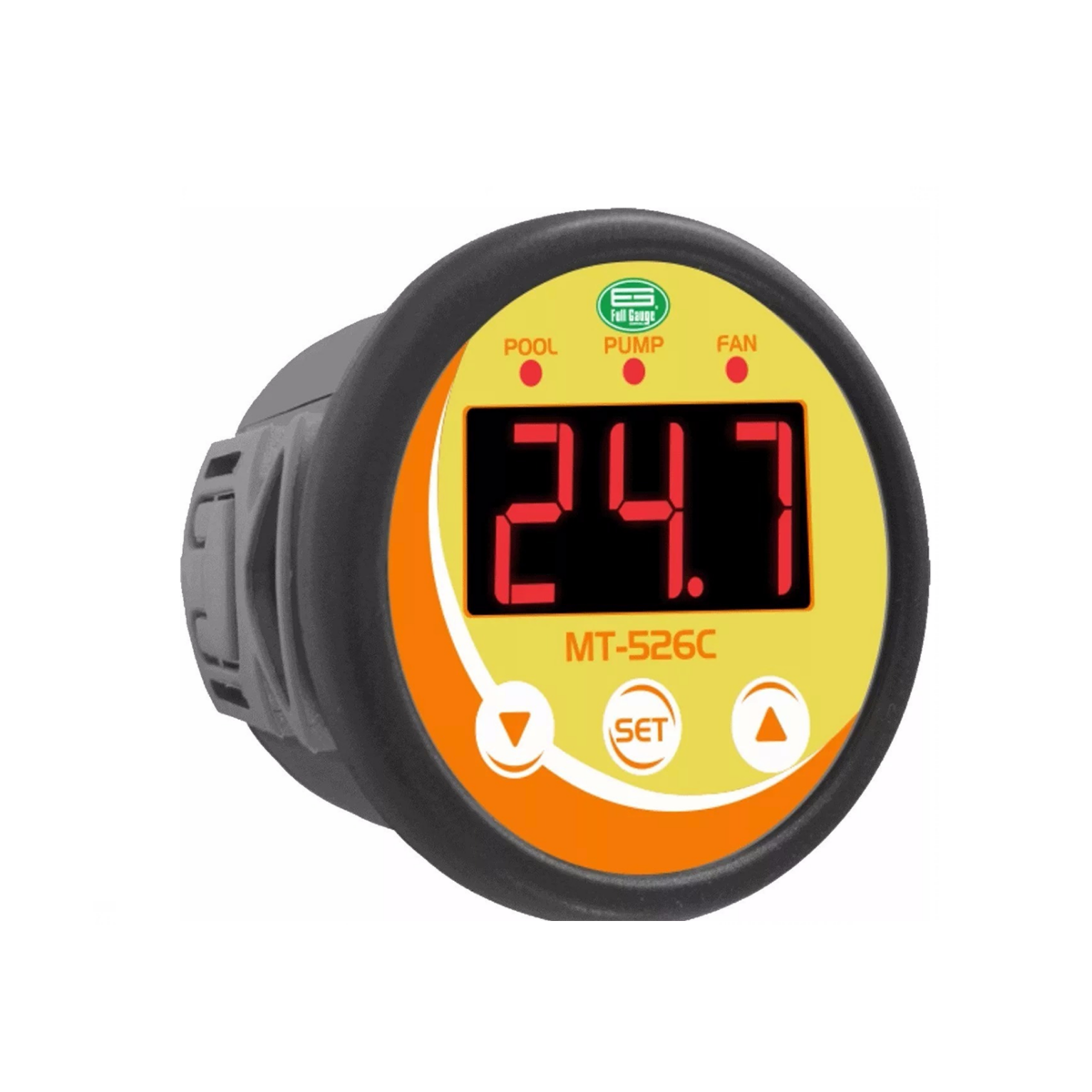

O MT-526C automatiza o funcionamento das bombas de calor, possibilitando ajustes de controle de temperatura em reservatórios térmicos e piscinas para maior conforto do usuário. Este instrumento proporciona maior segurança às instalações devido a suas entradas digitais, as quais permitem o desarme do sistema através de controles de pressão alta/baixa e fluxo ou temperatura (dependendo do modo de operação adotado). O funcionamento da bomba de calor pode ser configurado para acionamento pleno após tempo pré determinado de SCAN.
Informações Técnicas
Alimentação direta com transformador interno: 127 ou 220Vac (50/60Hz)
Temperatura de controle: -50 a 105°C (resolução 0,1°C) | 58 a 221°F (resolução 1°F)
Temperatura de operação: 0 a 50°C
Umidade de operação: 10 a 90%UR (sem condensação)
Entradas:
3 sensores de temperatura:
S1: temperatura na entrada da bomba de calor
S2: temperatura no evaporador
S3: temperatura na saída da bomba de calor *
* Para essa entrada operar como sensor de temperatura é preciso configurar o modo de operação desta entrada. Vide tabela de configuração. Este sensor é vendido separadamente!
Três entradas digitais:
LOW: chave de pressão baixa
HI: chave de pressão alta
FLOW: chave de fluxo**
** Essa entrada opera normalmente como entrada digital para chave de fluxo. Para essa entrada operar como sensor de temperatura é preciso configurar o modo de operação desta entrada. Vide tabela de configuração. Este sensor é vendido separadamente!
Saídas (Três saídas a relé):
POOL: Acionamento do compressor
PUMP: Bomba de circulação
FAN: Acionamento do ventilador
Tipo de contato: Normalmente aberto
Corrente máxima: 5A por saída (carga resistiva)
Dimensões: Diâmetro 60mm, profundidade 40mm
