Descrição

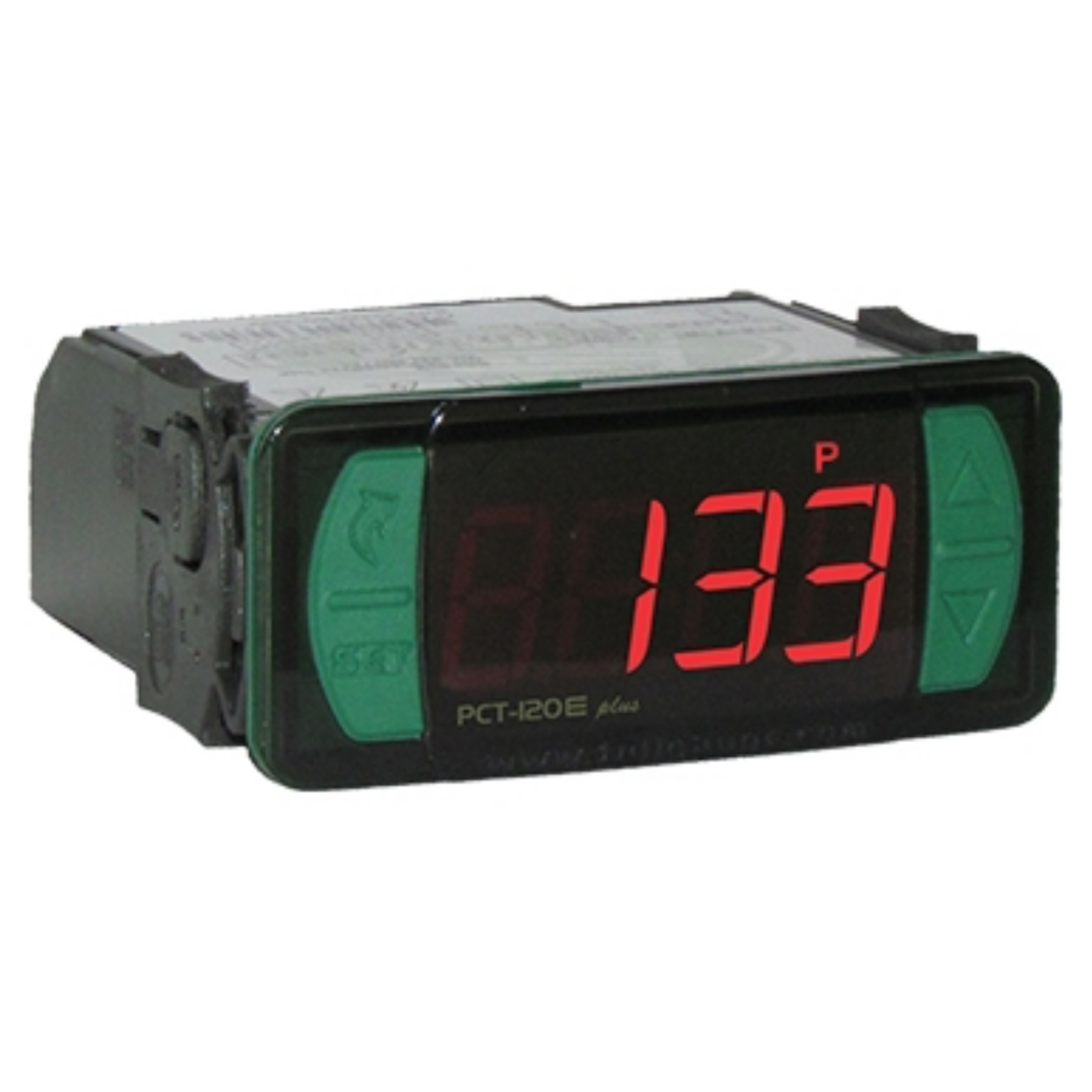

O PCT-120E Plus é um pressostato com dois estágios, de fácil instalação e aplicação, destinado a sistemas que necessitem um controle eficaz de pressão. Atuando em modo de pressurização, despressurização, refrigeração, aquecimento ou alarme, ele comanda diretamente cargas de até 1HP. Além disso, possui entradas digitais que permitem a utilização de dispositivos externos para proteção do sistema controlado, horímetros que armazenam a quantidade de horas de compressores / bombas em funcionamento e indicam quando devem ser realizadas suas manutenções. Atuando em conjunto com sensores de temperaturas, também realiza o controle de condensação dinâmica e adiabática, evaporação dinâmica, superaquecimento e sub-resfriamento, promovendo uma maior eficiência energética no sistema. Também possui saída serial para comunicação com o Sitrad e um sistema inteligente de bloqueio de funções, impedindo que pessoas não autorizadas alterem os parâmetros de controle.
Informações Técnicas
Alimentação:
PCT-120E Plus: 90~240Vac (50/60 Hz)
PCT-120EL Plus: 12Vac/dc 10% (50/60 Hz)
PCT-120EL Plus: 24Vac/dc 10% (50/60 Hz)
Faixa de controle de pressão: -14 a 850 psi / -1 a 58.6 bar (faixa de operação do sensor configurável)
Faixa de controle de temperatura: -50 a 200°C / -58 a 392°F
Faixa de controle de nível de água: 0 a 250 mca (faixa de operação do sensor configurável)
Consumo aproximado: ± 4VA
Sensores disponíveis para aquisição:
SB69 – 100A* (0 a 100 psi / 0 a 6,9 bar)
SB69 – 200A* (0 a 200 psi / 0 a 13,8 bar)
SB69 – 500A* (0 a 500 psi / 0 a 34,4 bar)
SB69 – 850A* (0 a 850 psi / 0 a 58,7 bar)
SB70* – (-50 a 105°C / -58 a 221°F)
SB59* – (-50 a 200°C / -58 a 392°F)
*Sensores vendidos separadamente
Resolução de pressão: 1 psi / 0,1 bar
Resolução de temperatura: 0,1°C / 1°F
Resolução de nível de água: 0,1 mca
Temperatura de operação: 0 a 60°C / 32 a 140°F
Corrente máxima:
OUT1: 16A / 1HP 250Vac
OUT2: 16A / 1HP 250Vac
Umidade de operação: 10 a 90% UR (sem condensação)
Entradas digitais: Tipo contato seco configurável
Grau de proteção: IP 65 (frontal)
Dimensões do produto: 76 x 34 x 77 mm (L x A x P)
