Descrição

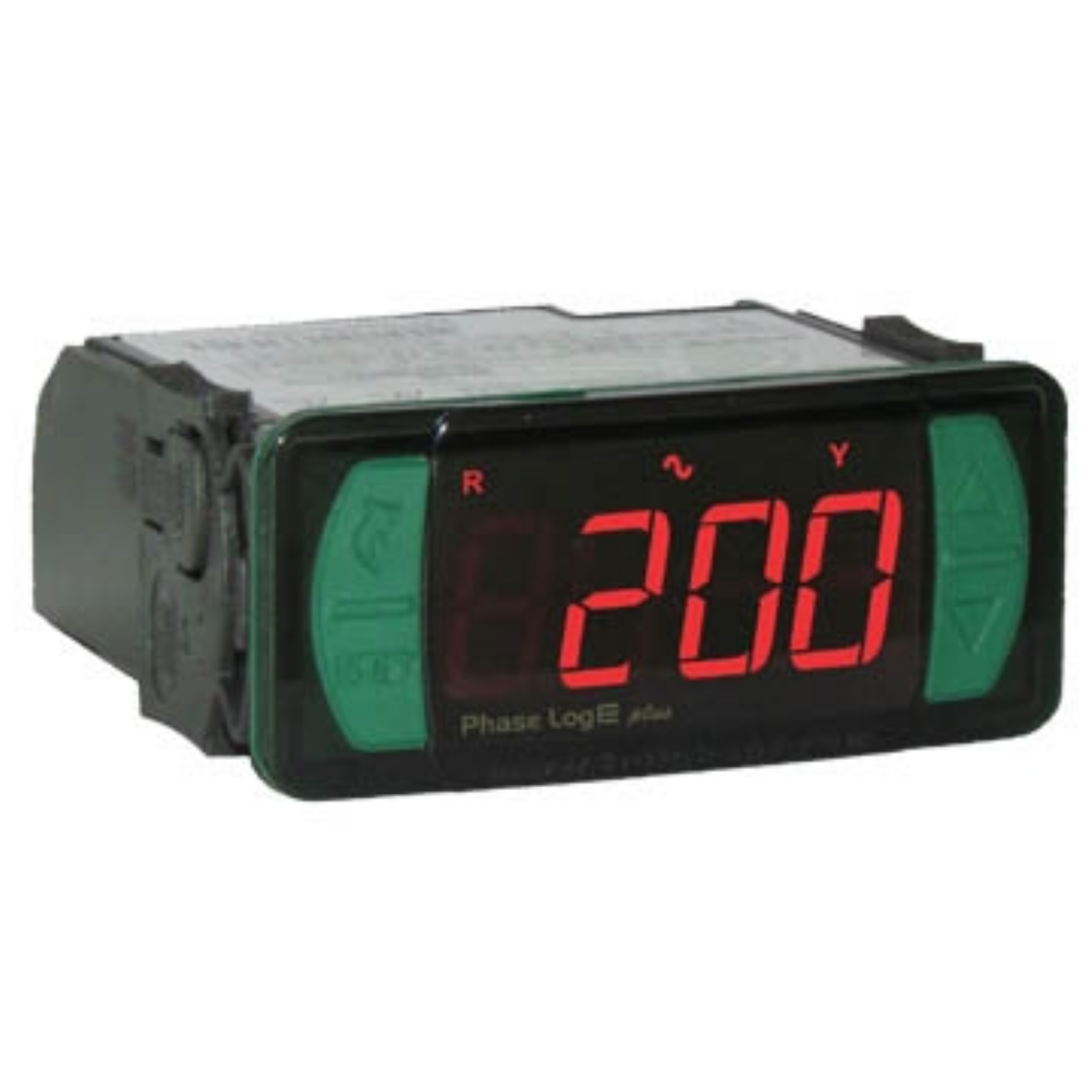

O PhaseLog E Plus é um instrumento para monitoramento e proteção de equipamentos elétricos de instalações industriais, comerciais e residenciais. Através do método de medição de tensão True RMS*, o PhaseLog E Plus monitora, também, a qualidade de energia e protege cargas mono/bi/trifásicas contra: sub e sobre tensão, assimetria angular, assimetria modular, falta de fase e inversão na sequência de fases. Com relógio de tempo real e memória interna (datalogger) armazena os valores de tensão de cada fase da rede elétrica em períodos de tempo determinados pelo usuário.
Utilizando-se o software SITRAD®, todas as funções do PhaseLog E Plus são acessadas e alteradas via internet, pelo celular ou computador, sendo possível a emissão de relatórios gráficos com o histórico da instalação.
* True RMS: Valor real (eficaz verdadeiro) da tensão, considerando, inclusive, a contribuição gerada pelos ruídos de alta frequência existentes na rede (distorção harmônica). Essa é a verdadeira tensão que está sendo percebida pela carga conectada (exemplos: motor, compressor). Através deste método, pode-se medir com exatidão a tensão em qualquer forma de onda, enquanto os métodos tradicionais a medem corretamente apenas quando ela possuir uma forma de onda
senoidal perfeita.
Informações Técnicas
Alimentação direta:
Alimentação indireta:
Tensão de controle
90 a 600V (tensões de fase)
90 a 600V (tensões de linha)
Frequências de controle: 35 Hz a 80 Hz
Frequência de amostragem: 7 Khz
Erro: (25ºC) <1% do fundo de escala
Resolução: 1 Vac em toda a faixa
Corrente Máxima: 3A / 250Vac
Temperatura de operação: 0 a 50°C
Umidade de operação: 10 a 90% UR (sem condensação)
Tempo mínimo p/ abertura do relé em caso de falha: 1 segundo
Dimensões: 76 x 34 x 77 mm (LxAxP)
