Descrição
O RCK-602 Plus é o primeiro controlador eletrônico da linha Rackontrol destinado a centrais de compressão para aplicações de refrigeração comercial e industrial de baixa e média temperatura. Ele faz o controle e monitoramento de pressão ou temperatura por meio de até 6 sensores configuráveis e permite o uso de sensores reservas (backup) que entram em funcionamento automaticamente em caso de necessidade, elevando a robustez do sistema de refrigeração. O RCK-602 Plus é dedicado para controle de unidades condensadoras e sistemas de compressão em paralelo tipo Rack, por meio de suas oito saídas para compressores ou ventiladores, sendo duas saídas analógicas para controle proporcional e seis saídas de relé digitais.
Destinado a minimizar o consumo energético do sistema de refrigeração, o controlador possui uma nova lógica de controle: o Algoritmo Progressivo, que busca adequar a demanda de frio requerida pela planta com a potência do conjunto de compressores, buscando reduzir o número de acionamentos e desacionamentos dos equipamentos. Além disso, possui função para controle flutuante de condensação, onde monitora-se a temperatura do ambiente externo para redução do setpoint da condensação, consequentemente reduzindo a relação de compressão do sistema e o seu consumo energético.

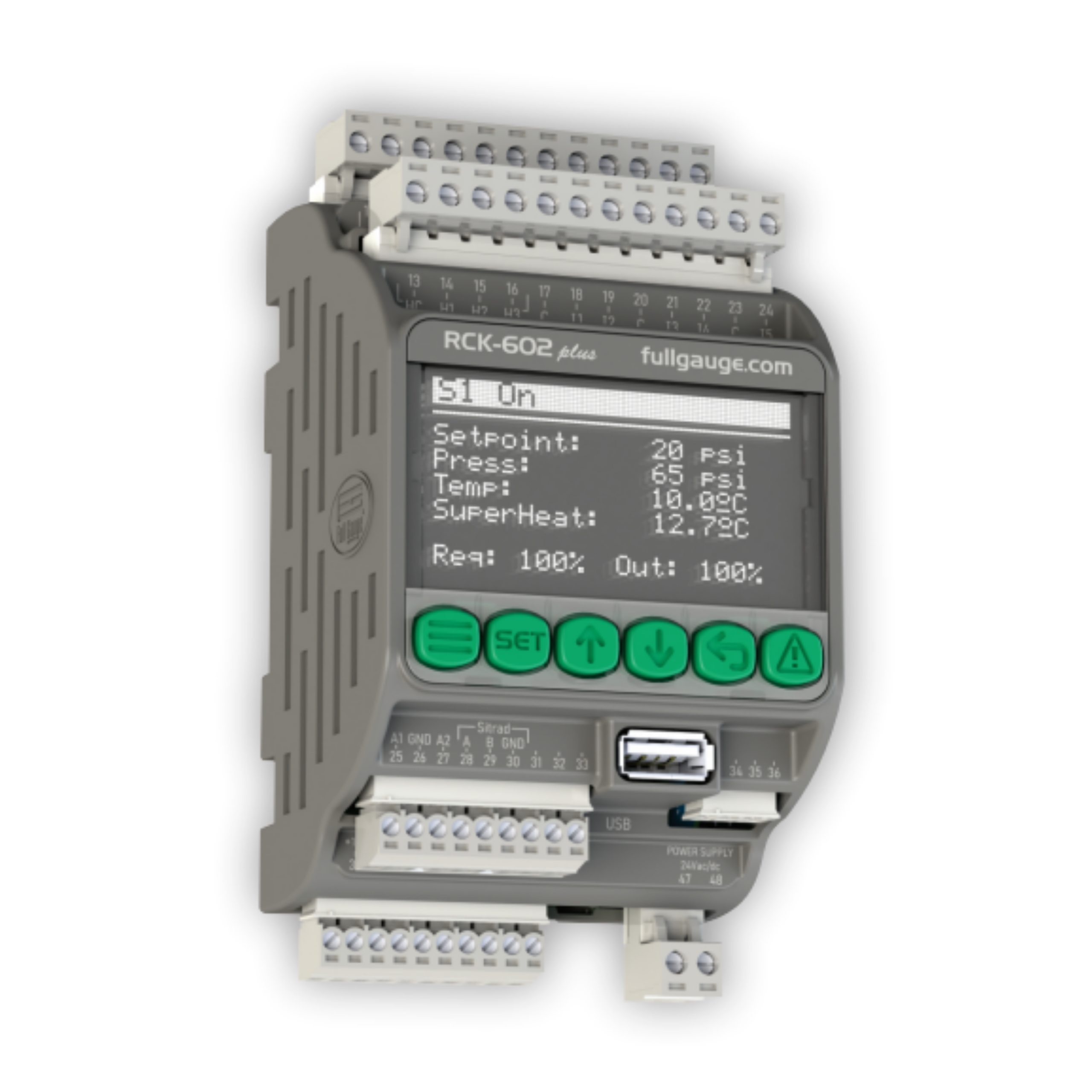

O RCK-602 Plus possui uma interface amigável dispondo de display OLED de alto brilho, seis teclas de interação e menu de controle que expõem os comandos mais utilizados pela central de compressão. De simples operação e configuração, o Rackontrol é equipado com buzzer interno (aviso sonoro), tecla e telas exclusivas para monitoramento de alarmes que simplificam o processo de monitoramento e identificação de falhas no sistema de refrigeração. Possui relógio de tempo real (RTC) que permite automatizar comandos e registrar os horários das ocorrências dos alarmes. Por meio de sua conexão USB é possível descarregar os parâmetros de configuração e
realizar a atualização do seu firmware.
Informações Técnicas
Alimentação: 24Vac 50/60Hz ou 24Vdc 10%
Consumo máximo: 500mA ac/dc
Temperatura de operação do controlador: 0 a 50°C
Umidade de operação: 10 a 90% UR (sem condensação)
Pressão de controle: -14,7 a 850psi / -1,0 a 58,7 bar
Ação de tipo: Tipo 1.B
Grau de poluição: II
Classe de software: Classe A
Resolução de pressão: 0.1 psi / 0.1 bar
Temperatura de controle: -50 a 200°C / -58 a 392°F
Resolução de temperatura: 0.1°C / 0.1 °F em toda a faixa
Entradas analógicas: S1 a S6: Configuráveis entre Sensor pressão (4 a 20mA/SB69-850A) ou Sensor de temperatura (SB19, SB41, SB59, SB70);
Saída de tensão para sensores de pressão: Saída de tensão +12V: 12Vdc, Idcmax= 120mA;
Entradas digitais:
I1 a I5: entradas digitais tipo contato seco.
Hi1 a Hi3: Entradas digitais isoladas, com tensão máxima igual à tensão de alimentação (24V).
Saídas analógicas: A1/A2 = 0-10Vdc (máx. 10mA)
Saídas digitais: O1 a O6: saída de relé (SPST) NA, 5(3)A/250Vac;
Interface USB: Compatível com o padrão USB 2.0 Full-Speed Module (USBFS) | Formato de dados para Pendrive FAT32 / Tamanho máximo do Pendrive 32GB
Dimensões do produto: 70,0 x 135,7 x 61,7 mm (LxAxP)
