Descrição

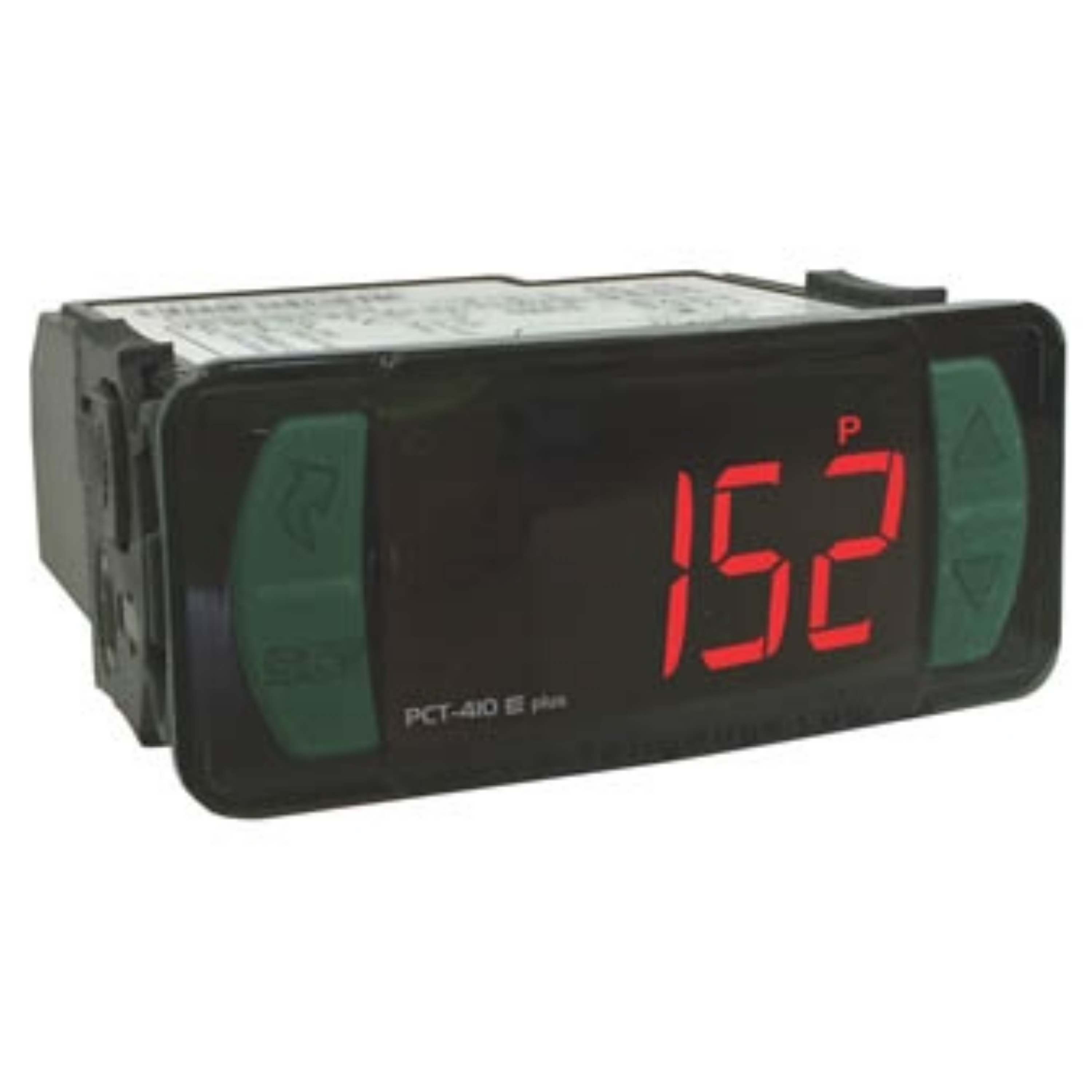

O PCT-410E Plus é um controlador de pressão para ser utilizado em centrais de refrigeração que necessitem de controle nos seus estágios de sucção e descarga.
Ele possui 7 saídas para controle: 5 saídas digitais, 1 saída de alarme e 1 saída analógica para controle proporcional via inversor de frequência. Ele também conta com 3 entradas: uma entrada para sensor de pressão tipo 4 a 20mA, uma entrada para sensor de temperatura tipo NTC e uma entrada digital. Trabalhando em pares, ele é capaz de controlar até 5 ventiladores e 5 compressores ao mesmo tempo. Através da comunicação remota entre os controladores de sucção e descarga obtém-se um controle mais preciso e seguro do processo.
Versátil, gerencia o acionamento das cargas em modo linear, rodízio, capacidades e em modo individual. E através da saída serial RS-485, permite comunicação com o software SITRAD para gerenciamento da instalação via internet.
Informações Técnicas
Alimentação: 12Vdc 250 mA
Faixa de controle de pressão: 0 a 850 psi / 0 a 58.6 bar (faixa de operação do sensor configurável pelo usuário)
Sensores disponíveis para aquisição:
SB69 – 200A* (0 a 200 psi / 0 a 13,8 bar)
SB69 – 500A* (0 a 500 psi / 0 a 34,4 bar)
SB69 – 850A* (0 a 850psi / 0 a 58,7 bar)
*Sensores vendidos separadamente
Resolução de pressão: 0,1 bar / 1 psi
Sensores de temperatura disponíveis para aquisição: SB41* (-50 a 105°C) SB59* (-50 a 200°C) *Sensores vendidos separadamente
Resolução de temperatura: 0,1°C entre -10 e 100°C, e 1°C no restante da faixa 1°F em toda a faixa
Corrente máxima por saída:
OUT1 a OUT5 – 1A/ 250Vac
ALARM – 3A/250Vac
Corrente máxima na saída analógica: 10mA
Temperatura de operação do controlador: 0 a 50°C
Umidade de operação: 10 a 90% UR (sem condensação)
Entrada digital: Tipo contato seco configurável
Saídas de controle:
DIGOUT1 – Saída 1 de controle digital
DIGOUT2 – Saída 2 de controle digital
DIGOUT3 – Saída 3 de controle digital
DIGOUT4 – Saída 4 de controle digital
DIGOUT5 – Saída 5 de controle digital
ALARM – Saída digital de alarme
ANOUT – Saída analógica de 0~10Vdc
Dimensões do produto: 76 x 34 x 77 mm (LxAxP)
