Descrição

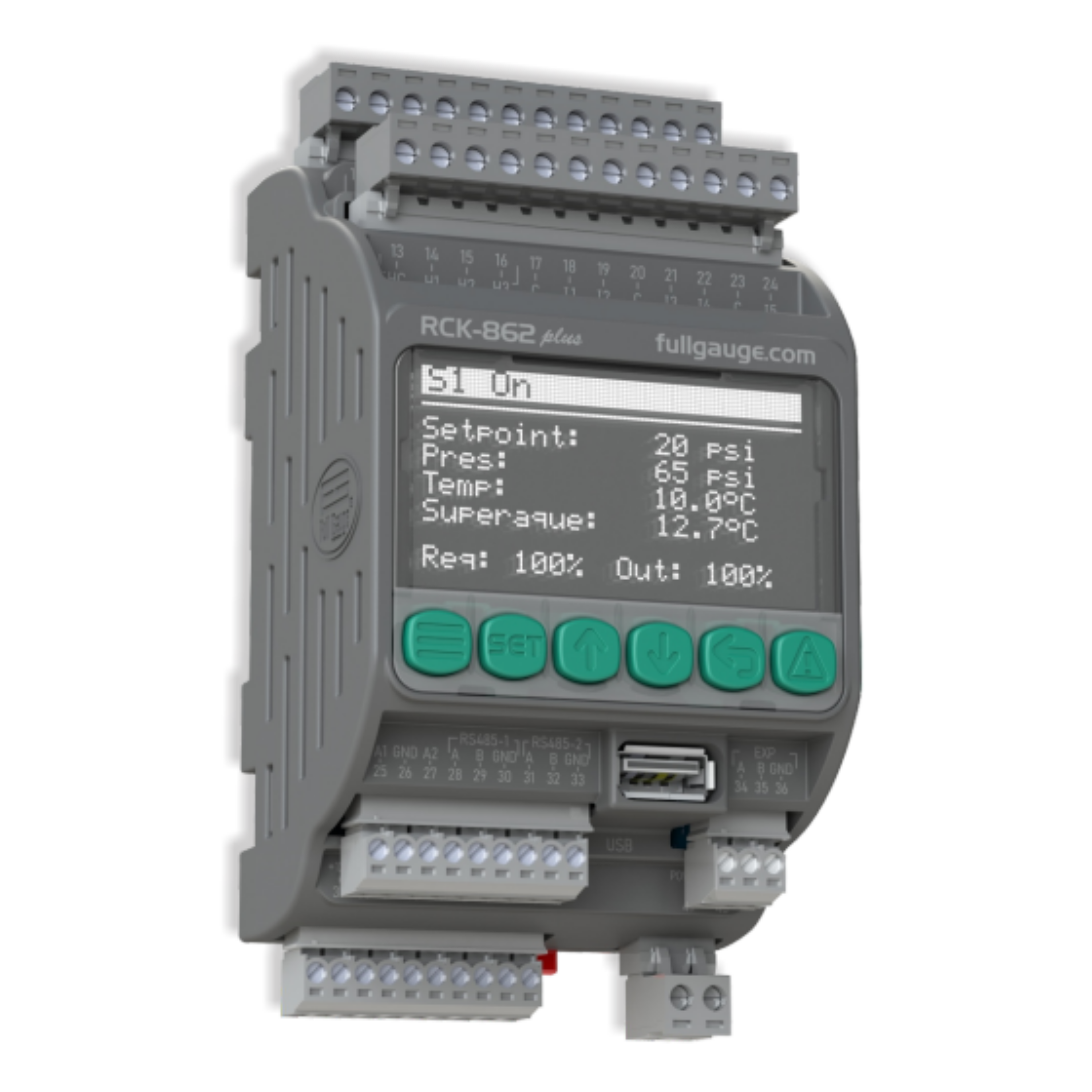

O RCK-862 Plus é um controlador eletrônico expansível da linha Rackontrol para aplicação em centrais de compressão de refrigeração comercial e industrial. Realiza o controle em aplicações de baixa e média temperatura com até três linhas de sucção e três linhas de descarga. Além do controle e monitoramento, conta com duas portas de comunicação RS-485 independentes que podem ser utilizados para controle remoto via software Sitrad ou outros equipamentos via protocolo MODBUS.
O RCK-862 Plus é capaz de realizar o controle de pressão ou temperatura, por meio de suas 6 entradas configuráveis para sensores e 8 entradas digitais para monitoramento de dispositivos e acionamentos externos. O seu robusto hardware ainda conta com oito saídas de controle para compressores ou ventiladores, sendo duas saídas analógicas para controle proporcional e seis saídas digitais (sendo três saídas de relé e três do tipo estado sólido) para controle ON-OFF de compressores, válvulas unloaders e ventiladores. Os seus três relés de estado sólidos podem ser utilizados em conjunto com lógicas dedicadas para controle de compressores digitais da capacidade variável.
O RCK-862 Plus é um módulo de controle que atua sozinho ou em conjunto com módulos de expansão para ampliar o número de entradas e saídas em sistemas de grande porte.
O RCK-862 Plus possui lógicas avançadas de controle com o objetivo de otimizar o desempenho térmico e reduzir o consumo energético do sistema de refrigeração. O controle proporcional-integral busca minimizar a variação da temperatura/pressão da linha de sucção. O algoritmo progressivo, que busca adequar a demanda de frio requerida pela planta com a potência do conjunto de compressores, buscando reduzir o número de acionamentos e desacionamentos dos compressores. A lógica de controle flutuante de condensação, onde monitora-se a temperatura do ambiente externo para redução do setpoint da condensação, consequentemente reduzindo a relação de compressão do sistema e o seu consumo energético.
O RCK-862 Plus dispõe uma interface amigável por meio de um display OLED de alto brilho, seis teclas de interação e menu de controle que disponibiliza os comandos mais utilizados pela central de compressão. De simples operação e configuração, o RCK-862 Plus é equipado com buzzer interno (aviso sonoro), tecla e telas exclusivas para monitoramento de alarmes que simplificam o processo de monitoramento e identificação de falhas no sistema de refrigeração. Também dispões de relógio de tempo real (RTC) que permite automatizar comandos e registrar os horários das ocorrências dos alarmes. Aconexão USB pode ser utilizada para carregar e descarregar os parâmetros de configuração, assim como realizar a atualização do seu firmware.
Informações Técnicas
Alimentação: 24Vac 50/60Hz ou 24Vdc 10%
Consumo máximo: 500mA ac/dc
Temperatura de operação do controlador: 0 a 50°C
Umidade de operação: 10 a 90% UR (sem condensação)
Ação de tipo: Tipo 1.B
Grau de poluição: II
Classe de software: Classe A
Pressão de controle: 0.1 psi / 0.1 bar
Resolução de pressão: -14,7 a 850psi / -1,0 a 58,7 bar
Temperatura de controle: -50 a 200°C / -58 a 392°F
Resolução de temperatura: 0.1°C / 0.1 °F em toda a faixa
Entradas analógicas: S1 a S6: Configuráveis entre Sensor pressão (4 a 20mA/SB69) ou Sensor de temperatura (SB19, SB41, SB59, SB70);
Saída de tensão para sensores de pressão: Saída de tensão +12V: 12Vdc, Idcmax= 120mA;
Entradas digitais:
I1 a I5: entradas digitais tipo contato seco.
Hi1 a Hi3: Entradas digitais isoladas, com tensão máxima igual à tensão de alimentação (24V).
Saídas analógicas: A1/A2 = = 0-10Vdc (máx. 10mA)
Saídas digitais:
O1, 05 e O6: saída de relé (SPST) NA, 5(3)A/250Vac;
O2, O3, e O4: saída com relé de estado sólido (SSR) 1A/24 – 240Vac
Interface USB: Compatível com o padrão USB 2.0 Full-Speed Module (USBFS) | Formato de dados para Pendrive FAT32 / Tamanho máximo do Pendrive 32GB.
Interface de comunicação RS-485:
RS485-1: Não isolada
RS485-2: Isolada
EXP: comunicação com módulos de expansão
Dimensões do produto (LxAxP): 70,0 x 135,7 x 61,7 mm (2,76″ x 5,34″ x 2,43″)
